Ürün ayrıntıları:
|
| Dokunmatik tip: | Alüminyum çerçeveli SAW dokunmatik ekran | Temas noktaları: | tek temas noktası |
|---|---|---|---|
| Bardak: | 4mm/6mm | Giriş gerilimi: | 5V |
| sürücü: | Tak ve oyna | RS232: | İsteğe bağlı |
| özelleştirilmiş: | Destek | Arayüz: | USB |
| Vurgulamak: | 15.6 Yüzey Akustik Dalga Dokunmatik Ekran,Alüminyum Yüzey Akustik Dalga Dokunmatik Ekran,Alüminyum Çerçeve testere dokunmatik ekran |
||
CJ touch Surface Acoustic Wave dokunmatik ekran, USB ve RS232 arayüzünü destekler ve DM denetleyicimiz iki çalışma modunu destekler - Sürücülü ve sürücüsüz.Sürücülü olan, OS WinXP/Win7 32bits/Win7 64bitsWin CE/WinXPE altında çalıştırılabilir.Sürücüsüz olan, OS Windows, Linux, Android altında çalıştırılabilir.
Sürücü ile ve sürücü anahtarı olmadan: denetleyici üretildiğinde sürücüsüz denetleyici olarak ayarlanmıştır, müşterinin sürücü programını CD'deki Sürücü dosyasından yüklemesi gerekir.Uygun sürücüyü yüklemek için ilgili işletim sistemine göre.
Sürücüsüz tip kullanmanız gerekiyorsa, lütfen PNP dosyasındaki Cali-PNP kalibrasyon programına tıklayın (Lütfen Win7 altında farenin sağ tuşuna tıklayın, ardından kalibrasyon programını yönetici olarak çalıştırın)
PNP:Bu bölümü seçin, kontrol cihazını sürücüsüz olarak ayarlamak için “Seti kaydet”e tıklayın.Not: yalnızca bu işlevi seçin, diğer işlev ayarı etkili olabilir.
Aktif Zaman:Varsayılan değer 0'dır, istemcinin Sağ tıklama işlevine ihtiyacı varsa, sadece sağ tıklamanın görünüm zamanını seçin, "Seti kaydet" e tıklayın tamam.
Çift Tıklama Kurulumu:
Yükseklik:Fare ve Dokunmatik ekranın Çift tıklama alanının yüksekliği.
Genişlik:Fare ve Dokunmatik ekranın Çift tıklama alanı ' genişliği.
Bu fonksiyon ana çift tıklama alanını ayarlar, Genellikle fabrikada varsayılan değerlere ayarlanmıştır, müşterinin ayarlama yapmasına gerek yoktur.
Ayar:Varsayılan değer 12'dir, Çift Tıklama hassas değilse, adım uzunluğunu 6 ila 28 arasında artırabilirsiniz.
Basmak:Dokunma kuvveti, fabrika varsayılanı 10'dur, normalde ayarlamanız gerekmez.CJtouch dokunma kuvveti 28 seviyeye ayrılmıştır, sayısal değeri değiştirerek dokunmatik ekranı duyarlı hale getirebilirsiniz.Müşterinin daha iyi ele alması gerekiyorsa, yerel sıkışma önleme özelliklerini artırmak için sayısal değeri artırın, bunun yerine lütfen sayısal değeri azaltın.Ardından "Seti kaydet"e tıklayın.
Seti Kaydet:Ayarları bellenime kaydedin ve hemen etkili olun.
Beraberlik Testi:Müşteriler çizim tahtasında tıkla ve çiz çizgi testi yapabilir
Dokunmayı Kaldır:Dokunma öğesini seçtikten sonra tarih çıktısı yok.
Dokunmak:Dokunma, seçtikten sonra normal çıktı verilerini alabilir.
Kalibre et:Dört noktalı kalibrasyon, tıkladıktan sonra kalibrasyon ekranı açılır, bitirmek için ekrandaki komut istemini takip edin.Sürücüsüz programı kurduktan sonra, normal dokunmayı sağlamak için genellikle imleci kalibre etmeniz gerekir.
Ürün Özellikleri
| Tteknoloji | Yüzey Akustik Dalgası (SAW) |
| Boyutlar | 10,4" ila 21,5" |
| Denetleyici Arayüzü | USB VEYA RS232 |
| Çözünürlük | 4096*4096 ,Z ekseni 256, dokunmatik ekran panelinin boyutlarıyla ilgili değil |
| Malzeme | Saf cam ve Alüminyum çerçeve |
| Konumsal Doğruluk | Standart hata sapması 0,080 inçten (2 mm) azdır |
| Işık İletimi | ASTM başına %90'dan fazla |
| Dokunma Etkinleştirme Gücü | 30-60g |
| dayanıklılık | çiziksiz;Tek bir yerde hatasız 50.000.000'den fazla dokunuş. |
| Yüzey sertliği | Mohs'un sertlik derecesi 7 |
| Çalışma sıcaklığı | -20°C ila +60°C |
| Depolama sıcaklığı | -40°C ila +70°C |
| Nem | 40°C'de %10-%90 RH, yoğuşmasız |
| Çalışma İrtifası | 3800m |
| Aksesuarlar | Bağlantı kabloları, çift taraflı yapıştırıcı, toz geçirmez şeritler |
| Ajans Onayı | CE, FCC, RoHS, |
| Kontrolör teknik özellikleri: | |
| Boyutlar (PCB) | 85mm*55mm*10mm |
| çalışma voltajı | 12V±0.5V |
| Çalışma akımı | 80mA |
| Maksimum Akım | 100mA |
| Tepki Süresi | ≤10ms |
| Çalışma sıcaklığı | -10°C-70°C |
| Çalışma Nemi | %10-%90 BN. |
| Depolama sıcaklığı | -25°C-80°C |
| Çok Noktalı Dokunma | Yazılım tarafından akıllı ayrımcılık |
| Ajans Onayı | CE, FCC, RoHS |

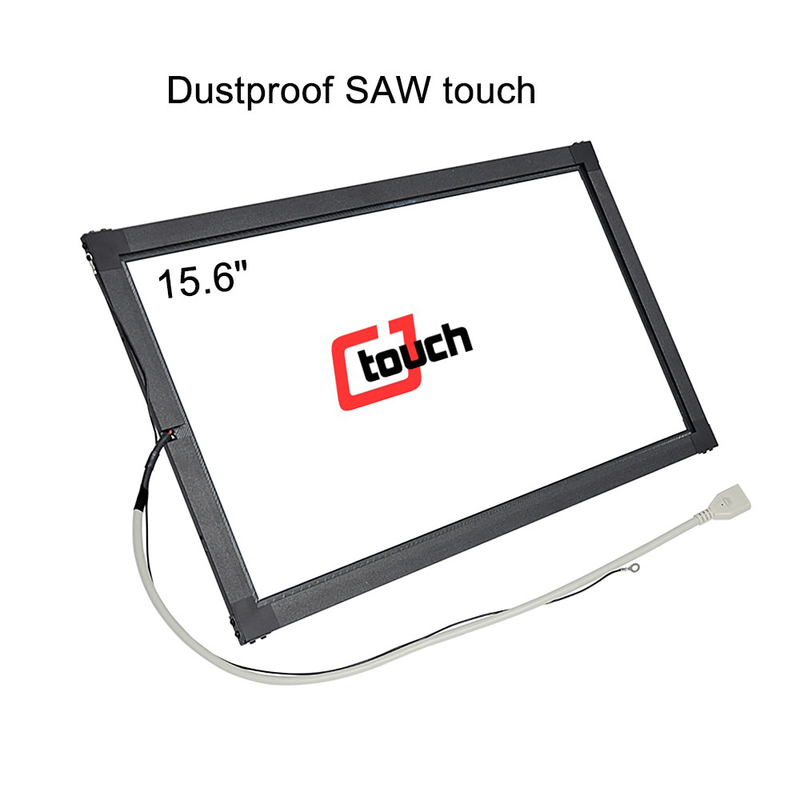

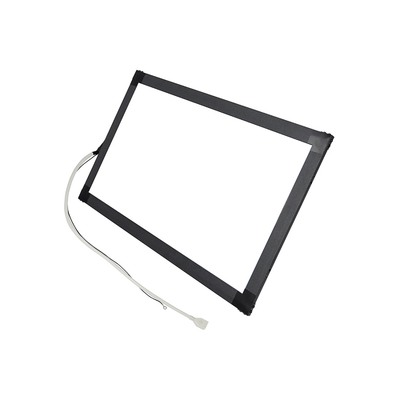

Ürün Resmi
Teknik çizim
