Ürün ayrıntıları:
|
| Tip: | 4 telli dirençli dokunmatik ekran | yalıtım: | >20MΩ/25V(DC) |
|---|---|---|---|
| dayanıklılık: | >35 milyon dokunuş | Işık İletimi: | %82 |
| Besleme gerilimi: | DC5V | Tel: | 4 telli |
| Tepki: | <15ms | özelleştirilmiş: | Destek |
| Vurgulamak: | POS Dirençli Dokunmatik Ekran,POS 19 İnç Dokunmatik Ekran Paneli,19 İnç Dirençli Dokunmatik Ekran |
||
Dirençli dokunmatik ekran nasıl çalışır?
Basit bir ifadeyle, Dirençli Dokunmatik Ekran, basınç uygulayarak yanıt veren dokunmaya duyarlı bir bilgisayar ekranıdır. Dokunmatik ekranın yüzeyine temas edildiğinde, bu iki sayfa birbirine bastırılır.Her sayfa, dokunmanın tam konumunu kaydeden yatay ve dikey çizgilere sahiptir.
Algılama işlemi aşağıdaki gibidir.
Algılama işlemi Voltaj, üst tabakadaki X1 ve X2 elektrotları arasına uygulanır.Daha sonra üst tabakada X1 ve X2'ye paralel bir eşpotansiyel dağılımı oluşacaktır.
X1 elektrodunun 0V (Toprak) olduğunu varsayarak, X2 elektroduna 5V uygulayın.Sağ ve sol elektrotlar arasındaki orta noktaya dokunulursa, alt tabaka tarafından 2.5V ölçülür.X1'den 1/5 (X2'den 4/5 uzakta) bir noktaya dokunulursa, alt tabakadan 1V ölçülür.X koordinat noktası bu şekilde algılanır.
X yönündeki koordinat noktası algılandıktan sonra, alt tabakadaki Y1 ve Y2 elektrotları arasına Voltaj uygulanır.Y1 ve Y2 (Y koordinatı) arasındaki nokta, 1-2 adımındaki X koordinatıyla aynı şekilde, üst sayfa tarafından ölçülecektir.
Adım 1, 3 tekrarlanırken, dokunulan konumların X ve Y koordinat noktaları algılanmaya devam eder.
4 telli ve 5 telli teknolojiler arasında yapısal fark var mı?
Analog 4 telli dirençli teknolojiyle aynı şekilde, analog 5 telli dirençli sensör, aralarında boşluk olacak şekilde birbirine bakan üst ve alt tabakalardan oluşur.Analog 4 telli direnç teknolojisinden farklı olarak, analog 5 telli teknolojide elektrotlar alt tabakanın dört köşesine yerleştirilir.Algılama işlemi aşağıdaki gibidir
Ana özellik
Ürün Özellikleri
| 4 Telli Dirençli Dokunmatik Panel Özellikleri | |
| Genel Boyut | 5.7 inç ila 22 inç |
| İle uyum | Panel görüntüleme cihazı |
| Mekanik | |
| Giriş metodu | Parmak veya eldivenli el (kauçuk, kumaş veya deri) |
| Aktif Kuvvet | Kalem veya Parmak veya Benzeri <45g~110g |
| Top Etkisi | ø13,0.Çelik Bilye/9g, Yükseklik=30cm, 1 kez, hasar yok [Merkez alana darbe] |
| dayanıklılık | >35 milyon dokunuş |
| Konumsal Doğruluk | <%1.5 |
| Optik | |
| Işık İletimi | %82 |
| Temiz yüzey | <%3 |
| Parlama önleyici Yüzey | <%4 |
| Newton karşıtı | < %10 |
| parlak | ASTM D 2457'ye göre sert kaplamalı bir ön yüzey üzerinde test edilen 90±20 parlaklık birimi |
| Elektriksel | |
| Besleme gerilimi | DC5V |
| Devre Direnci | X:20~25Ω0, Y:20~250Ω |
| doğrusallık | X<%1.5, Y<%1.5 |
| Tepki | <15ms |
| yalıtım | >20MΩ/25V(DC) |
| Dayanıklılık | DC50V/60sec'de oyunculuk hasarı yok. |
| Çözünürlük | 4096 x 4096 kontrolör çözünürlüğüne dayalıdır |
| çevre | |
| Çalışma Sıcaklığı | -10°C ~ +60°C |
| Çalışma Nemi | %20 BN ~ %85 BN, yoğuşma yok |
| Depolama sıcaklığı | -40°C ~ +80°C |
| Depolama Nemi | %10BN ~ %90BN, yoğuşma yok |
| Su geçirmez | Aktif alana uygulanan akan sudan zarar görmez |
| Güvenilirlik | |
| Isı Döngüsü | 70°C /240 saat |
| Soğuk Döngü | -40°C /240 saat |
| Termal Döngü | -40°C ~7°0C [60 dak./döngü] *10 çevrim |
| İşletim Sistemi | |
| İşletim sistemi | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| Garanti | |
| Dokunmatik ekran 1 yıl | |
| Dokunmatik Kontrolör 1 yıl | |

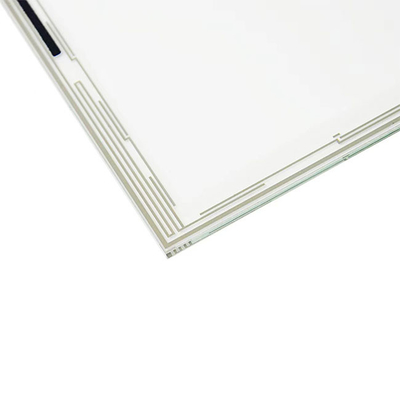

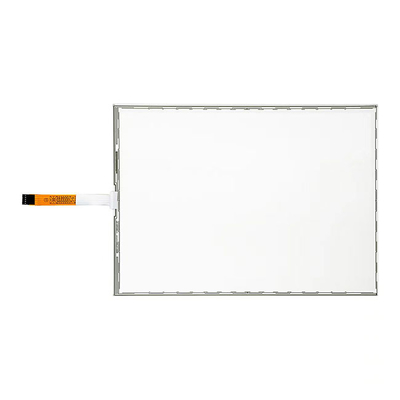

Ürün Resmi
Teknik çizim
