Ürün ayrıntıları:
|
| Tip: | 5 telli dirençli dokunmatik ekran | Tel: | 5 telli |
|---|---|---|---|
| Arayüz türü: | USB | Temas noktaları: | 1 temas noktası |
| Kapak Lensi: | 1 mm | Giriş gerilimi: | 5V |
| Tepki: | <15ms | özelleştirilmiş: | Destek |
| Vurgulamak: | 10.4 İnç Çoklu Dokunmatik Dirençli Dokunmatik Ekran,Çoklu Dokunmatik Dirençli Dokunmatik Ekran 5 Tel,5 Tel Dirençli Lcd Dokunmatik Ekran |
||
Elektrik mühendisliğinde dirençli dokunmatik ekran, dirençli bir malzemeyle kaplanmış ve bir hava boşluğu veya mikro noktalarla ayrılmış iki esnek levhadan oluşan dokunmaya duyarlı bir bilgisayar ekranıdır.
4 telli ve 5 telli teknolojiler arasında yapısal fark var mı?
Analog 4 telli dirençli teknolojiyle aynı şekilde, analog 5 telli dirençli sensör, aralarında boşluk olacak şekilde birbirine bakan üst ve alt tabakalardan oluşur.Analog 4 telli direnç teknolojisinden farklı olarak, analog 5 telli teknolojide elektrotlar alt tabakanın dört köşesine yerleştirilir.Algılama işlemi aşağıdaki gibidir
Dirençli dokunmatik ekranlar iyi mi?
Dirençli bir dokunmatik ekran birkaç katmandan oluşur.Kapasitif dokunmatik ekran, şeffaf bir iletkenle kaplanmış bir yalıtkandan oluşur.
Dirençli dokunmatik ekran nasıl çalışır?
Basit bir ifadeyle, Dirençli Dokunmatik Ekran, basınç uygulayarak yanıt veren dokunmaya duyarlı bir bilgisayar ekranıdır. Dokunmatik ekranın yüzeyine temas edildiğinde, bu iki sayfa birbirine bastırılır.Her sayfa, dokunmanın tam konumunu kaydeden yatay ve dikey çizgilere sahiptir.
Ana özellik
Ürün Özellikleri
| 5 Telli Dirençli Dokunmatik Panel Özellikleri | |
| Genel Boyut | 10.4 inç ila 22 inç |
| İle uyum | Panel görüntüleme cihazı |
| Mekanik | |
| Giriş metodu | Parmak veya eldivenli el (kauçuk, kumaş veya deri) |
| Aktif Kuvvet | Kalem veya Parmak veya Benzeri <45g~110g |
| Top Etkisi | ø13,0.Çelik Bilye/9g, Yükseklik=30cm, 1 kez, hasar yok [Merkez alana darbe] |
| dayanıklılık | >35 milyon dokunuş |
| Konumsal Doğruluk | <%1.5 |
| Optik | |
| Işık İletimi | %82 |
| Temiz yüzey | <%3 |
| Parlama önleyici Yüzey | <%4 |
| Newton karşıtı | < %10 |
| parlak | ASTM D 2457'ye göre sert kaplamalı bir ön yüzey üzerinde test edilen 90±20 parlaklık birimi |
| Elektriksel | |
| Besleme gerilimi | DC5V |
| Devre Direnci | X:20~25Ω0, Y:20~250Ω |
| doğrusallık | X<%1.5, Y<%1.5 |
| Tepki | <15ms |
| yalıtım | >20MΩ/25V(DC) |
| Dayanıklılık | DC50V/60sec'de oyunculuk hasarı yok. |
| Çözünürlük | 4096 x 4096 kontrolör çözünürlüğüne dayalıdır |
| çevre | |
| Çalışma Sıcaklığı | -10°C ~ +60°C |
| Çalışma Nemi | %20 BN ~ %85 BN, yoğuşma yok |
| Depolama sıcaklığı | -40°C ~ +80°C |
| Depolama Nemi | %10BN ~ %90BN, yoğuşma yok |
| Su geçirmez | Aktif alana uygulanan akan sudan zarar görmez |
| Güvenilirlik | |
| Isı Döngüsü | 70°C /240 saat |
| Soğuk Döngü | -40°C /240 saat |
| Termal Döngü | -40°C ~7°0C [60 dak./döngü] *10 çevrim |
| İşletim Sistemi | |
| İşletim sistemi | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| Garanti | |
| Dokunmatik ekran 1 yıl | |
| Dokunmatik Kontrolör 1 yıl | |

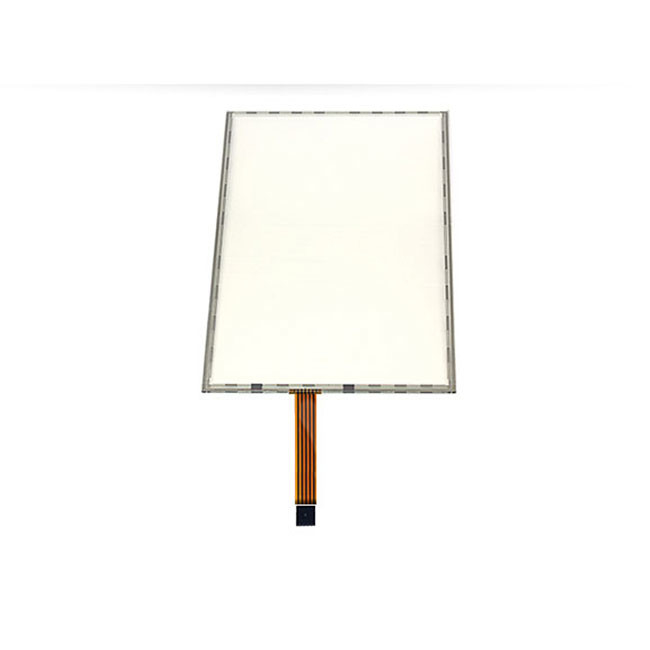

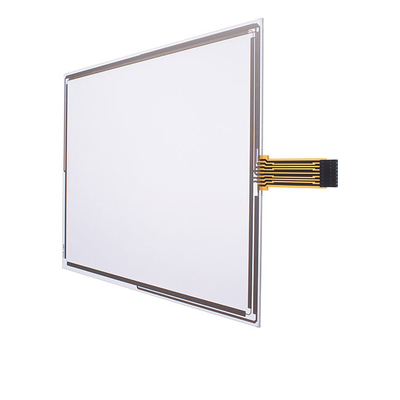

Ürün Resmi
Teknik çizim
