Ürün ayrıntıları:
|
| Tip: | 4 telli dirençli dokunmatik Panel | Tel: | 4 telli |
|---|---|---|---|
| dayanıklılık: | >35 milyon dokunuş | Temas noktaları: | 1 temas noktası |
| Işık İletimi: | %82 | Besleme gerilimi: | DC5V |
| Tepki: | <15ms | özelleştirilmiş: | Destek |
| Vurgulamak: | 4 Telli Dirençli Dokunmatik Ekran Paneli,7 inç Dirençli Dokunmatik Ekran,Endüstriyel dirençli dokunmatik ekran paneli |
||
4 kablolu dirençli, dirençli teknolojinin en temel algılama yöntemidir.
Üniform direnç değerine sahip üst ve alt şeffaf iletken levhalar bir boşluk ile birbirine bakmaktadır.Üst tabakaya dokunulduğunda, üst tabakanın dokunulan noktası esneyerek alt tabakaya temas eder.Temas edilen nokta yürütülür ve konumu algılanır.
Analog 4-atere dirençli teknolojinin özelliği olarak, bir levha dikey yön için elektrotlara, diğer levha ise yatay yön için elektrotlara sahiptir.Dokunulan bir noktanın voltajı diğer levha tarafından ölçülür.Bu sayede X ve Y yönlerinde dokunulan nokta tespit edilir.
Dirençli dokunmatik ekran nasıl çalışır?
Basit bir ifadeyle, Dirençli Dokunmatik Ekran, basınç uygulayarak yanıt veren dokunmaya duyarlı bir bilgisayar ekranıdır. Dokunmatik ekranın yüzeyine temas edildiğinde, bu iki sayfa birbirine bastırılır.Her sayfa, dokunmanın tam konumunu kaydeden yatay ve dikey çizgilere sahiptir.
4 telli ve 5 telli teknolojiler arasında yapısal fark var mı?
Analog 4 telli dirençli teknolojiyle aynı şekilde, analog 5 telli dirençli sensör, aralarında boşluk olacak şekilde birbirine bakan üst ve alt tabakalardan oluşur.Analog 4 telli direnç teknolojisinden farklı olarak, analog 5 telli teknolojide elektrotlar alt tabakanın dört köşesine yerleştirilir.Algılama işlemi aşağıdaki gibidir
Ana özellik
Ürün Özellikleri
| 4 Telli Dirençli Dokunmatik Panel Özellikleri | |
| Genel Boyut | 5.7 inç ila 22 inç |
| İle uyum | Panel görüntüleme cihazı |
| Mekanik | |
| Giriş metodu | Parmak veya eldivenli el (kauçuk, kumaş veya deri) |
| Aktif Kuvvet | Kalem veya Parmak veya Benzeri <45g~110g |
| Top Etkisi | ø13,0.Çelik Bilye/9g, Yükseklik=30cm, 1 kez, hasar yok [Merkez alana darbe] |
| dayanıklılık | >35 milyon dokunuş |
| Konumsal Doğruluk | <%1.5 |
| Optik | |
| Işık İletimi | %82 |
| Temiz yüzey | <%3 |
| Parlama önleyici Yüzey | <%4 |
| Newton karşıtı | < %10 |
| parlak | ASTM D 2457'ye göre sert kaplamalı bir ön yüzey üzerinde test edilen 90±20 parlaklık birimi |
| Elektriksel | |
| Besleme gerilimi | DC5V |
| Devre Direnci | X:20~25Ω0, Y:20~250Ω |
| doğrusallık | X<%1.5, Y<%1.5 |
| Tepki | <15ms |
| yalıtım | >20MΩ/25V(DC) |
| Dayanıklılık | DC50V/60sec'de oyunculuk hasarı yok. |
| Çözünürlük | 4096 x 4096 kontrolör çözünürlüğüne dayalıdır |
| çevre | |
| Çalışma Sıcaklığı | -10°C ~ +60°C |
| Çalışma Nemi | %20 BN ~ %85 BN, yoğuşma yok |
| Depolama sıcaklığı | -40°C ~ +80°C |
| Depolama Nemi | %10BN ~ %90BN, yoğuşma yok |
| Su geçirmez | Aktif alana uygulanan akan sudan zarar görmez |
| Güvenilirlik | |
| Isı Döngüsü | 70°C /240 saat |
| Soğuk Döngü | -40°C /240 saat |
| Termal Döngü | -40°C ~7°0C [60 dak./döngü] *10 çevrim |
| İşletim Sistemi | |
| İşletim sistemi | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| Garanti | |
| Dokunmatik ekran 1 yıl | |
| Dokunmatik Kontrolör 1 yıl | |

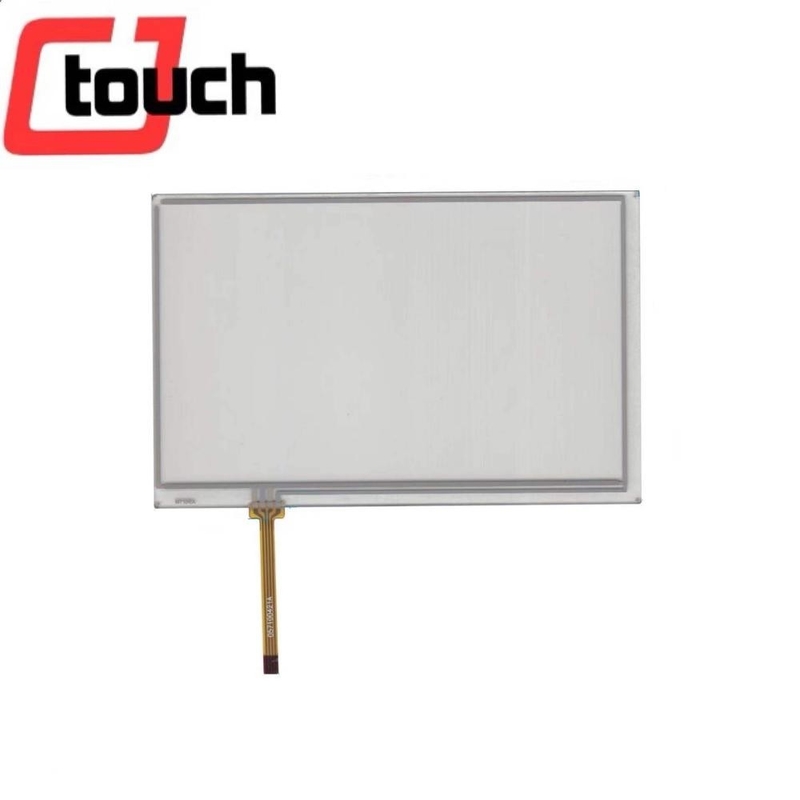

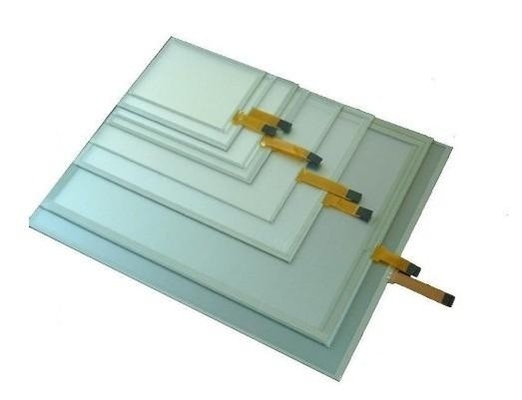

Ürün Resmi
Teknik çizim
