Ürün ayrıntıları:
|
| Dokunmak: | Dayanıklı dokunmatik ekran | Tel: | 4/5 tel |
|---|---|---|---|
| yalıtım: | >20MΩ/25V(DC) | dayanıklılık: | >35 milyon dokunuş |
| Işık İletimi: | %82 | Besleme gerilimi: | DC5V |
| Tepki: | <15ms | özelleştirilmiş: | Destek |
| Vurgulamak: | Dirençli 4 Telli Dokunmatik Panel,4 Telli Dokunmatik Panel 22 İnç,35 Milyon 5 telli dokunmatik panel |
||
Dirençli dokunmatik ekran teknolojisi
Dirençli dokunmatik ekran teknolojisi, elektriksel olarak iletken ve dirençli katmanlarla kaplanmış bir cam veya akrilik panelden oluşur.İnce katmanlar, görünmez ayırıcı noktalarla ayrılır.Çalışırken, ekran boyunca bir elektrik akımı hareket eder.Ekrana basınç uygulandığında, katmanlar birbirine bastırılarak elektrik akımında bir değişikliğe neden olur ve bir dokunma kaydedilir.
Netlik diğer dokunmatik ekran türlerine göre daha az olsa da dirençli ekranlar oldukça hassas olabilir ve basınca duyarlı olma avantajına sahiptir, böylece parmak, eldivenli el veya kalem gibi herhangi bir giriş cihazına yanıt verir.
Dirençli dokunmatik ekran teknolojisi, bugün piyasadaki en uygun maliyetli teknolojidir.Bütçeler daha sağlam çözümlere izin vermediğinde önerilir.
Dirençli dokunmatik ekran teknolojisinin sınırlamaları:
Genel erişim uygulamaları için önerilmez
4 telli ve 5 telli teknolojiler arasında yapısal fark var mı?
Analog 4 telli dirençli teknolojiyle aynı şekilde, analog 5 telli dirençli sensör, aralarında boşluk olacak şekilde birbirine bakan üst ve alt tabakalardan oluşur.Analog 4 telli direnç teknolojisinden farklı olarak, analog 5 telli teknolojide elektrotlar alt tabakanın dört köşesine yerleştirilir.Algılama işlemi aşağıdaki gibidir
| 4 Telli Dirençli Dokunmatik Panel Özellikleri | |
| Genel Boyut | 5.7 inç ila 22 inç |
| İle uyum | Panel görüntüleme cihazı |
| Mekanik | |
| Giriş metodu | Parmak veya eldivenli el (kauçuk, kumaş veya deri) |
| Aktif Kuvvet | Kalem veya Parmak veya Benzeri <45g~110g |
| Top Etkisi | ø13,0.Çelik Bilye/9g, Yükseklik=30cm, 1 kez, hasar yok [Merkez alana darbe] |
| dayanıklılık | >35 milyon dokunuş |
| Konumsal Doğruluk | <%1.5 |
| Optik | |
| Işık İletimi | %82 |
| Temiz yüzey | <%3 |
| Parlama önleyici Yüzey | <%4 |
| Newton karşıtı | < %10 |
| parlak | ASTM D 2457'ye göre sert kaplamalı bir ön yüzey üzerinde test edilen 90±20 parlaklık birimi |
| Elektriksel | |
| Besleme gerilimi | DC5V |
| Devre Direnci | X:20~25Ω0, Y:20~250Ω |
| doğrusallık | X<%1.5, Y<%1.5 |
| Tepki | <15ms |
| yalıtım | >20MΩ/25V(DC) |
| Dayanıklılık | DC50V/60sec'de oyunculuk hasarı yok. |
| Çözünürlük | 4096 x 4096 kontrolör çözünürlüğüne dayalıdır |
| çevre | |
| Çalışma Sıcaklığı | -10°C ~ +60°C |
| Çalışma Nemi | %20 BN ~ %85 BN, yoğuşma yok |
| Depolama sıcaklığı | -40°C ~ +80°C |
| Depolama Nemi | %10BN ~ %90BN, yoğuşma yok |
| Su geçirmez | Aktif alana uygulanan akan sudan zarar görmez |
| Güvenilirlik | |
| Isı Döngüsü | 70°C /240 saat |
| Soğuk Döngü | -40°C /240 saat |
| Termal Döngü | -40°C ~7°0C [60 dak./döngü] *10 çevrim |
| İşletim Sistemi | |
| İşletim sistemi | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| Garanti | |
| Dokunmatik ekran 1 yıl | |
| Dokunmatik Kontrolör 1 yıl | |
| 5 Telli Dirençli Dokunmatik Panel Özellikleri | |
| Genel Boyut | 10.4 inç ila 22 inç |
| İle uyum | Panel görüntüleme cihazı |
| Mekanik | |
| Giriş metodu | Parmak veya eldivenli el (kauçuk, kumaş veya deri) |
| Aktif Kuvvet | Kalem veya Parmak veya Benzeri <45g~110g |
| Top Etkisi | ø13,0.Çelik Bilye/9g, Yükseklik=30cm, 1 kez, hasar yok [Merkez alana darbe] |
| dayanıklılık | >35 milyon dokunuş |
| Konumsal Doğruluk | <%1.5 |
| Optik | |
| Işık İletimi | %82 |
| Temiz yüzey | <%3 |
| Parlama önleyici Yüzey | <%4 |
| Newton karşıtı | < %10 |
| parlak | ASTM D 2457'ye göre sert kaplamalı bir ön yüzey üzerinde test edilen 90±20 parlaklık birimi |
| Elektriksel | |
| Besleme gerilimi | DC5V |
| Devre Direnci | X:20~25Ω0, Y:20~250Ω |
| doğrusallık | X<%1.5, Y<%1.5 |
| Tepki | <15ms |
| yalıtım | >20MΩ/25V(DC) |
| Dayanıklılık | DC50V/60sec'de oyunculuk hasarı yok. |
| Çözünürlük | 4096 x 4096 kontrolör çözünürlüğüne dayalıdır |
| çevre | |
| Çalışma Sıcaklığı | -10°C ~ +60°C |
| Çalışma Nemi | %20 BN ~ %85 BN, yoğuşma yok |
| Depolama sıcaklığı | -40°C ~ +80°C |
| Depolama Nemi | %10BN ~ %90BN, yoğuşma yok |
| Su geçirmez | Aktif alana uygulanan akan sudan zarar görmez |
| Güvenilirlik | |
| Isı Döngüsü | 70°C /240 saat |
| Soğuk Döngü | -40°C /240 saat |
| Termal Döngü | -40°C ~7°0C [60 dak./döngü] *10 çevrim |
| İşletim Sistemi | |
| İşletim sistemi | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| Garanti | |
| Dokunmatik ekran 1 yıl | |
| Dokunmatik Kontrolör 1 yıl | |

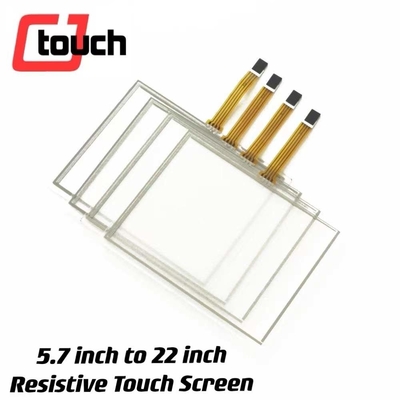

Ürün Resmi
4 Tel Çekme
5 Tel Çekme
