Ürün ayrıntıları:
|
| Ekran boyutu: | 21,5" | Görüş açısı: | 89/89/89/89 (Tip.)(CR≥10) |
|---|---|---|---|
| Yenileme hızı: | 60Hz | Sinyalizasyon sistemi: | LVDS (2 kanal, 8 bit), terminal, 30 pin |
| Nominal Giriş Voltajı: | Nominal Giriş Voltajı | Arka ışık türü: | 15S4P WLED, 30K saat |
| Vurgulamak: | 250 Nit TFT LCD Panel,21.5 İnç TFT LCD Panel,30 Pin tft ips ekran |
||
Genel açıklama

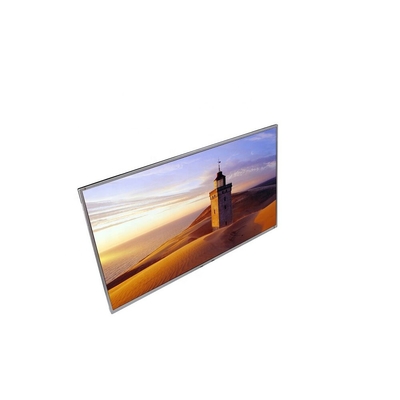

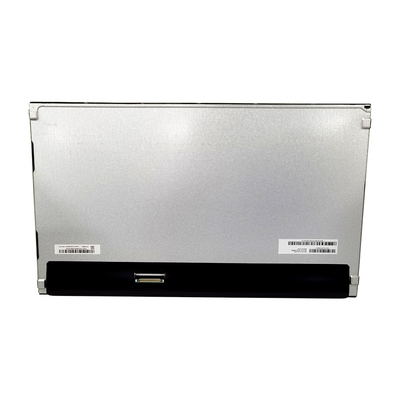

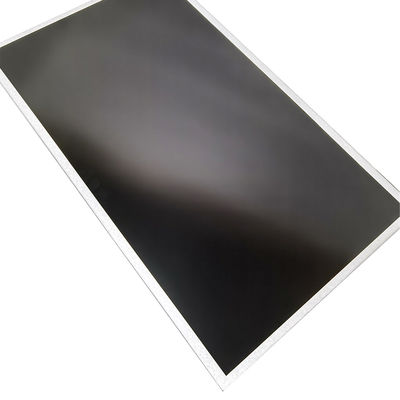

Bu belirtim 21,5 inç genişliğindeki Renkli a-Si TFT-LCD Modülü T215HVN01.1 için geçerlidir.
Ekran, Full HD - 1920(Y) x 1080(D) ekran formatını ve 16.7M rengi (8 bit RGB) destekler.
veri girişi ).Giriş arayüzü Çift kanallı LVDS'dir ve bu modül bir sürücü içermez
arka ışık için tahta.
ÖZELLİKLER
| ÖĞELER | Birim | ÖZELLİKLER |
| Ekran Diyagonal | [mm] | 546.86 (21.53”) |
| Aktif Alan | [mm] | 476.64 (Y) x 268.11 (D) |
| Piksel Y x V | 1920(x3)x 1080 | |
| Piksel aralığı | [um] | 248.25(bir triad başına)x248.25 |
| Piksel Düzenlemesi | RGBDikey Şerit | |
| Ekran modu | VA Modu, Normalde Siyah | |
| Beyaz Parlaklık ( Merkez ) | [cd/m2 ] | 250 (Tip.) |
| Kontrast Oranı | 3000 Tipi.) | |
| Tepki Süresi | [msn] | 18ms (Tip., açık/kapalı) |
|
Güç tüketimi (LCD Modülü + Arka Aydınlatma ünitesi) |
[Watt] |
15.2 Tip.)LCD modülü ∶PDD(Tip.)=3.1@ tamamen beyaz desen, Fv-60Hz Arka ışık ünitesi: PBLU(Tip.)=12.1@Is=65mA |
| Ağırlık | [Gram] | 1670 |
| Anahat Boyutu | [mm] | 495.6(Y)x 292.2(D)x10,6(D)Tip. |
| Elektrik Arayüzü | Çift kanallı LVDS,8 bit RGB veri girişi | |
| Destek Rengi | 16.7 milyon renk | |
| Yüzey İşlem | Parlama Önleyici, 3H | |
|
Sıcaklık aralığı İşletme Depolama (Nakliye) |
[o C] [o C] |
0 ila +50 -20 ila +60 |
| RoHS Uyumluluğu | RoHS Uyumluluğu | |
| TCO Uyumluluğu | TCO 6.0 Uyumluluğu |
Aşağıdaki maksimum derecelendirmenin aşılması durumunda kalıcı hasar meydana gelebilir
| Açıklama | Min. | Maks. | Birim | Açıklama |
| sıcaklık | 0 | 50 | bilgisayar] | Not 2-1 |
| Cam yüzey sıcaklığı(çalışma) | 0 | 65 | yeniden | Not 2-1Yalnızca değerlendirilen işlev |
| çalışma Nem | 5 | 90 | [%BN] | Not 2-1 |
| Depolama sıcaklığı | -20 | 60 | bilgisayar] | |
| Depolama Nemi | 5 | 90 | %BN] |
Önerilen Çalışma Durumu
| sembol | Açıklama | Minimum | Tip | Maks. | Birim | Açıklama |
| VDD | Güç kaynağı Giriş voltajı | 4.5 | 5 | 5.5 | [Volt] | |
| IDD | Güç kaynağı Giriş Akımı (RMs) | 0.62 | 0.74 | [A] | VDD=5.0V,Siyah Model, Fv=6OHz | |
| 0.7 | 0.84 | [A] | VDD=5.0V, Siyah Desen, Fv=75Hz | |||
| PDD | VDD Güç Tüketimi | 3.1 | 3.7 | [Watt] | VDD=5.0V, Siyah Desen, Fv=60Hz | |
| 3.5 | 4.2 | Watt] | VDD=5.0V, Siyah Desen, Fv=75Hz | |||
| Irush | Ani akım | 3 | [A] | Not 3-1 | ||
| VDDrp | İzin verilen VDD Dalgalanma Gerilimi | 500 | [mV] | VDD= 5.0V, Siyah Model, Fv=75Hz |
Aşağıda 21,5 inç Renkli TFT-LCD Modülünün blok şeması gösterilmektedir.
Detaylar
Çizimler
