Ürün ayrıntıları:
|
| Ürün adı: | TFT LCD Panel | Boyut: | 27 inç |
|---|---|---|---|
| Tip: | TFT | En Boy Oranı (G:Y): | 16:9 |
| Gerilim Kaynağı: | 12.0V (Tip.) | Yenileme hızı: | 60Hz |
| Vurgulamak: | 3840x2160 TFT Dokunmatik Panel,4 Şerit LCD TFT Ekran Paneli,800 Cd TFT Dokunmatik Panel |
||
Genel açıklama
CJG270zan01.0, CJTOUCH tarafından piyasaya sürülen 27,0 inçlik bir A-SI TFT-LCD LCD modül ürünüdür.LED sürücü arka ışık sürücüsü de dahil olmak üzere WLED arka ışığı ile donatılmıştır, dokunma yoktur.Çalışma sıcaklığı 0 ~ 40°C, saklama sıcaklığı -20 ~ 50°C ve titreşim direnci 1.5g (14,7m /s²).Tipik özellik ekran kitaplığı şu şekilde özetlenir: geniş renk gambiti, DCI-P3, sRGB, yüksek parlaklık, LED sürücü dahil beyaz LED arka aydınlatma, terminal çevirme, 10 bit gri tonlama, yüzey sis yüzeyi.Özellik ekran kitaplığına dayalı olarak, bu model endüstriyel, tıbbi görüntüleme, dış mekan vurgulama için önerilir.Ekran kütüphanesinden edinilen bilgilere göre bu ürün 2017 yılının ilk çeyreğinde seri üretime geçmiş olup, mevcut üretim durumu seri üretimdedir.Şu anda bu model ekran veri tabanı pazarının ana modeli olan ekran veri tabanı üzerinde 11 spot bilgi ve 26 tedarikçi bilgisine sahiptir.Ekran kütüphanesi bu model için parametreleri ilk olarak 08 Kasım 2016 tarihinde oluşturmuş ve parametreleri son kez 13 Mart 2021 tarihinde güncellemiştir. AHVA, her zaman siyah ekran, şanzıman LCD modül ürünü olarak CJG270ZAN01.0, 800 CD sağlayabilir. /m² ekran parlaklığı 1000:1 iletim kontrastı ve 89/89/89/89 (Tip.)(CR≥10) (sol/sağ/yukarı/aşağı) görüş açısı, en iyi görüş açısı tam görüş, Tepki süresi 16/25 (Tip./Maks.)(Tr+Td) ms'dir.Her piksel için 8 bit + Hi-FRC gri tonlama sinyali sayesinde ürün 1,07B renk görüntüleyebilir ve renk doygunluğu %94'tür (NTSC).Arkadan aydınlatma için bu ürün, LED sürücü dahil 30K saat ömrü olan bir WLED yandan giriş ışık kaynağı kullanır.CJG270zan01.0, eDP (2 Kanal, 4 Şerit) sinyal arayüzünü, toplam 51 pimi, terminal bağlantısını benimser, sürüş ekranı voltajı 12.0V'dir (Tip.).Tipik dikey yenileme hızı Fv, 60Hz'dir.
Şartname
| Model adı | CJG270ZAN01.0 |
| Ekran boyutu | 27.0 inç |
| Ekran Tipi | LCM,a-Si TFT-LCD |
| Piksel Numarası | 3840(RGB)×2160 , UHD |
| Aranjman | RGB Dikey Şerit |
| Aktif Alan(mm) | 596,16(G)×335,14(Y) mm |
| anahat (mm) | 630(G)×368.2(Y) ×23.4(D) mm |
| Çerçeve Alanı (mm) | 602.0(G)×340.4(Y) mm |
| Tedavi | Parlama önleyici |
| parlaklık | 800 cd/m² (Tip.) ,Güneş Işığında Okunabilir |
| Kontrast Oranı | 1000:1 (Tip.) (TM) |
| Görüş açısı | 89/89/89/89 ( Tipik)(CR≥10)Sol/Sağ/Yukarı/ Aşağı |
| Tepki | 7/5 (Tip.)(Tr/Td) ms |
| İyi Görünüm | Simetri |
| Çalışma modu | AMVA, Normalde Siyah, İletken |
| Renk derinliği | 1.07B %90 (CIE1931) |
| arka ışık | WLED, 30K saat, LED Sürücülü |
| Net ağırlığı | 3.40Kg (Tip.) |
| İçin kullanılır |
Dış Mekan Yüksek Parlaklık, Tıbbi Görüntüleme, Endüstriyel Uygulama |
| Maks.Derecelendirmeler |
Depolama Sıcaklığı: -20 ~ 50°C Çalışma Sıcaklığı: 0 ~ 40 °C |
| arayüz türü | eDP (2 kanal, 4 Şerit), 51 pin, Konnektör |
| Dokunmatik ekran | Olmadan |
| RoHS Uyumluluğu | RoHS Uyumluluğu |
| paket |
5 adet / kutu Ağırlık: 20 Kg Boyut: 730x265x470 mm (UxGxY) |
Giriş gücü özellikleri aşağıdaki gibi listelenmiştir:
| sembol | Açıklama | Minimum | Tip. | Maks. | Birim | Koşullar |
| VDD | Mantık/LCD Sürücü Voltaj |
4.5 | 5.0 | 5.5 | V | ±%10 |
| IDD1 | Giriş Akımı | - | 1.18 | TBD | A | VDD= 5.0V, 60 Hz'de tamamen beyaz Model |
| - | 1.37 | TBD | A | VDD= 5.0V, 75 Hz'de tamamen beyaz Model | ||
| PDD1 | VDD Gücü | - | 5.94 | TBD | W | VDD= 5.0V, 60 Hz'de tamamen beyaz Model |
| - | 6.84 | TBD | W | VDD= 5.0V, 75 Hz'de tamamen beyaz Model | ||
| Irush | Ani akım | - | - | TBD | A | Not 1 |
| VDDrp | İzin Verilen Mantık/LCD Sürücü Dalgalanma Gerilimi |
- | - | TBD | mV | VDD= 5.0V, 75 Hz'de tamamen beyaz Model |
TFT LCD Modülü
| Bağlayıcı Adı / Tanımı | Arayüz Konektörü / Arayüz Kartı |
| Üretici firma | STM P-İKİ |
| Tip Parça Numarası |
MSCKT2407P30HB AL230F-A0G1D-P |
| Çiftleşme Muhafaza Parça Numarası | FI-X30HL (Kilitli Tip) |

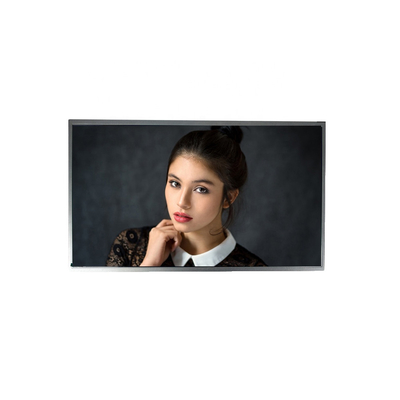

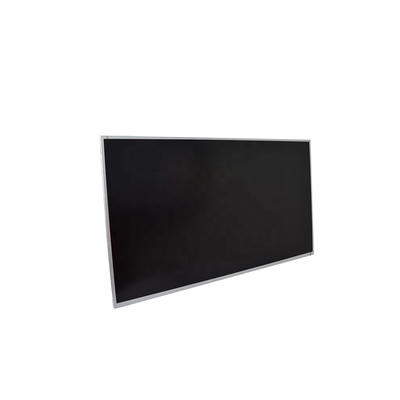

Detay resimleri
