Ürün ayrıntıları:
|
| Görüş açısı: | 89/89/89/89 (Tip.)(CR≥10) | Boyut: | 18.5 inç |
|---|---|---|---|
| yanıt süresi: | 9 (Tip.)(G'den G'ye) ms | Zıtlık: | 3000:1 (Tip.) |
| Arayüz türü: | 30 pinli LVDS (1 kanal, 8 bit) | Gerilim beslemesi: | 5.0V (Tip.) |
| Vurgulamak: | 30 Pin IPS LCD Panel,LVDS IPS LCD Panel,1366*768 IPS LCD Ekran |
||
GENEL BAKIŞ

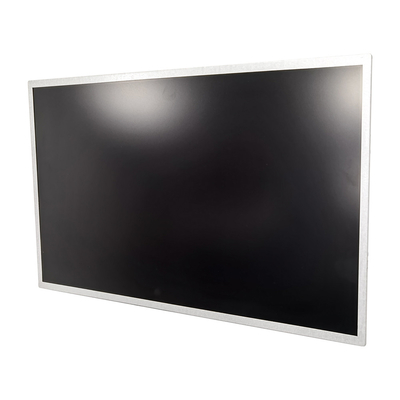

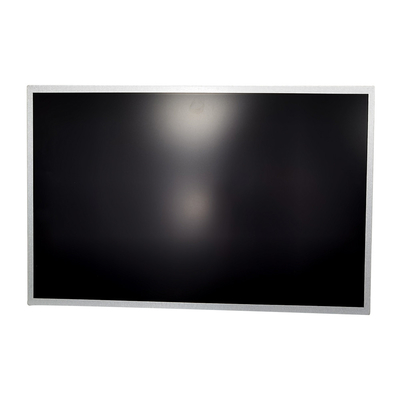

CJV185BJ1-LE1, WLED Arka Işık ünitesine ve 30 pinli 1ch-LVDS'ye sahip 18,5” TFT Likit Kristal Ekran modülüdür
arayüz.Bu modül 1366 x 768 HDTV formatını destekler ve 16.7M (8 bit) renge kadar görüntüleyebilir.bu
Arka Işık için dönüştürücü modülü yerleşik değildir.
ÖZELLİKLERİ
?Yüksek parlaklık (250 nit)
?Yüksek kontrast oranı (3000? 1)
?Hızlı tepki süresi (griden griye ortalama 9,0 ms)
?Yüksek renk doygunluğu (NTSC %72)
?HDTV (1366 x 768 piksel) çözünürlük, gerçek HDTV formatı
?Yalnızca DE (Veri Etkinleştirme) modu
?LVDS (Düşük Voltaj Diferansiyel Sinyali) arayüzü
?60 Hz kare hızı için optimize edilmiş yanıt süresi
?Ultra geniş Görüş Açısı: Süper MVA Teknolojisi
?RoHS Uyumluluğu.
GENEL ÖZELLİKLER
|
Kalem |
Şartname |
Birim |
|
Aktif Alan |
409,8(Y)x 230.4(D) |
mm |
|
Çerçeve Açılış Alanı |
413.4 (Y)x 234.0(D) |
mm |
|
Sürücü Elemanı |
a-si TFT aktif matris |
|
|
Piksel Numarası |
1366x RGBx 768 |
piksel |
|
Piksel Aralığı (Alt Piksel) |
0,1 (Y)x 0,3(D) |
mm |
|
Piksel Düzenlemesi |
RGB dikey şerit |
|
|
Güç tüketimi |
14,89W(Maks.)[Hücre 4,89W(Maks.)+ BLU 10,00W(ax.) |
Watt |
|
Ekran Renkleri |
16.7 milyon |
renk |
|
Ekran Çalışma Modu |
İletim Modu/Normalde Siyah |
|
|
Yüzey İşlem |
Parlama Önleyici kaplama (Haze 1.0%), Sert kaplama (3H) |
MEKANİK ÖZELLİKLER
| Kalem | Min. | Tip. | Maks. | Birim | |
| Modül Boyutu | yatay(H) | 429.87 | 430.37 | 430.87 | mm |
| Dikey(V) | 254.1 | 254.6 | 255.1 | mm | |
| Derinlik (D) | 9.5 | 10.5 | 11.5 | mm | |
| Ağırlık | 1170 | 1230 | 1290 | G | |
MUTLAK ÇEVRE DEĞERLENDİRMELERİ
| Kalem | sembol | Değer | Birim | |
| Min. | Maks. | |||
| Depolama sıcaklığı | TST | -20 | 60 | C |
| ilgili Ortam Sıcaklığı | TEPE | 0 | 50 | bilgisayar |
| Şok (Çalışma Dışı) | SNOP | 50 | G | |
| Titreşim (Çalışma Dışı) | VNOP | 1 | G | |
Not (1) Sıcaklık ve bağıl nem aralığı aşağıdaki şekilde gösterilmiştir.
(a) %90 BN Maks.(Ta ? 40 ºC).
(b) Yaş termometre sıcaklığı 39 ºC olmalıdır Maks.(Ta > 40 ºC).
(c) Yoğuşma yok.
Not (2) Maksimum çalışma sıcaklığı, yüzey sıcaklığının test koşuluna bağlıdır.
sıcaklık kontrollü bir bölmede tek başına LCD modülü ile görüntüleme alanı 65 ºC'ye eşit veya daha azdır.
Yüzey sıcaklığını önlemek için nihai ürün tasarımında termal yönetim dikkate alınmalıdır.
65 ºC üzerinde olan görüntüleme alanı.Çalışma sıcaklığı aralığı aşağıdaki durumlarda bozulabilir:
nihai ürün tasarımında uygun olmayan termal yönetim.
Not (3) 11 ms, yarım sinüs dalgası, ± X, ± Y, ± Z için 1 kez.
Not (4) 10 ~ 200 Hz, 30 dak, her X, Y, Z için 1 kez.
Not (5) Titreşim ve Şok testinde, modülü tutan fikstürün yeterince sert ve rijit olması gerekir, böylece
modül, fikstür tarafından bükülmez veya bükülmez.
Ölçüm Kurulumu:
LCD modülü, ani darbeleri önlemek için 1 saat boyunca verilen sıcaklıkta stabilize edilmelidir.
Ölçüm sırasında sıcaklık değişimi.Parlaklığı stabilize etmek için ölçüm
rüzgarsız bir odada 1 saat arka ışık yakıldıktan sonra yapılmalıdır.
